Geçiş Nipeli (Dış × İç Dişli)

Male Nipples Male Thread x Female Thread

Malzeme

CuNi10Fe1.6Mn bakır-nikel alaşımı

PN 63

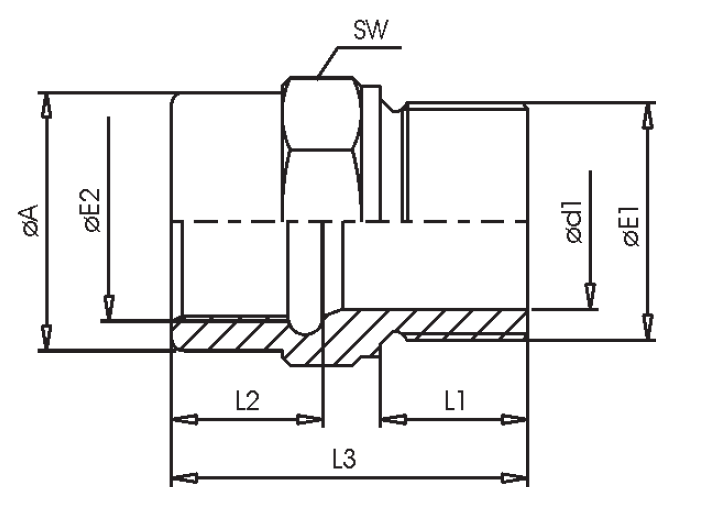

Teknik Resim

Tüm ölçüler mm, ağırlıklar kg/adet cinsindendir. Tabloyu yatayda kaydırabilirsiniz.

E1 G"	E2 G"	A mm	d1 mm	L1 mm	L2 mm	L3 mm	SW mm	Gewicht kg/Stück weight kg/piece
3/8	1/8	14	8	12	9	29	22	0,04
3/8	1/4	17	8	12	12	31,5	22	0,08
3/8	3/8	21,5	8	12	12	31,5	22	0,09
3/8	1/2	27	8	12	17	37	27	0,09
3/8	3/4	29	8	12	17	38	30	0,13
1/2	1/4	17	10	14	12	36,5	27	0,06
1/2	3/8	21,5	10	14	12	36,5	27	0,04
1/2	1/2	27	10	14	17	40	27	0,10
1/2	5/8	29	10	14	17	41	30	0,11
1/2	3/4	32	10	14	17	42	32	0,13
5/8	3/8	21,5	12	14	12	37,5	30	0,05
5/8	1/2	27	12	14	17	41	30	0,11
5/8	5/8	29	12	14	17	41	30	0,14
5/8	3/4	32	12	14	17	42	32	0,15
5/8	1	40	12	14	18	44	41	0,20
3/4	1/2	27	14	16	17	44	32	0,12
3/4	5/8	29	14	16	17	44	32	0,15
3/4	3/4	32	14	16	17	44	32	0,18
3/4	1	40	14	16	18	46	41	0,25
3/4	1 1/4	49	14	16	18	49	50	0,40
1	1/2	27	18	18	17	49	41	0,13
1	5/8	29	18	18	17	49	41	0,16
1	3/4	32	18	18	17	49	41	0,18
1	1	40	22	18	18	49	41	0,29
1	1 1/4	49	22	18	18	52	50	0,45
1	1 1/2	55	22	18	18	54	55	0,60
1 1/4	1	40	27	20	18	54	50	0,31
1 1/4	1 1/4	49	27	20	18	56	50	0,56
1 1/4	1 1/2	55	27	20	18	56	55	0,65
1 1/4	1 3/4	62	27	20	18	59	65	0,90

İhtiyacınız olan bağlantı elemanı kataloğumuzda yoksa, teknik resme göre özel üretim yapıyoruz.
